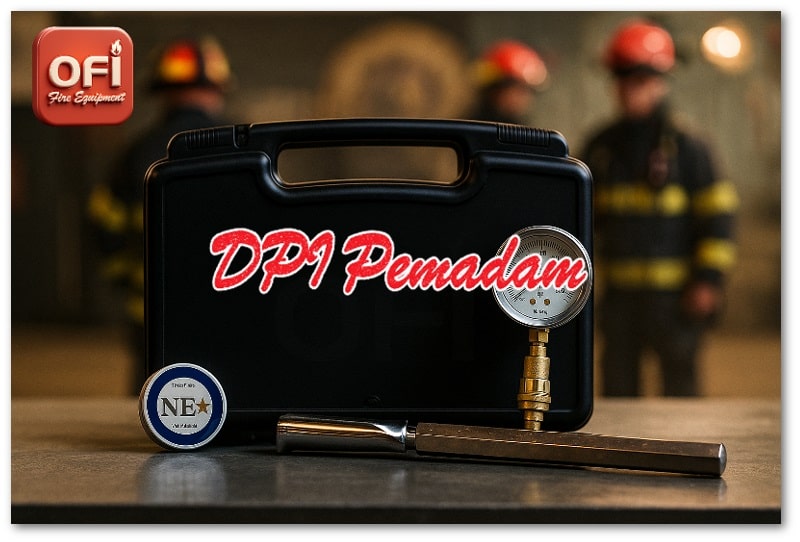

Handheld Pitot Tube untuk Hydrant Flow Testing
Handheld Pitot Tube digunakan untuk mengukur pitot pressure atau velocity pressure pada aliran air dari outlet hydrant atau nozzle. Data tekanan tersebut dapat digunakan untuk menentukan perkiraan debit aliran sebagai bagian dari pengujian fire hydrant dan water supply.
Apa Itu Handheld Pitot Tube?
Handheld Pitot Tube adalah instrumen pengukuran yang ditempatkan langsung pada water stream untuk membaca tekanan akibat kecepatan aliran. Dalam pengujian hydrant, pembacaan ini digunakan bersama ukuran outlet dan karakteristik discharge untuk menentukan flow rate.
Mengukur Velocity Pressure
Pitot tube mengambil pressure dari aliran air yang keluar melalui outlet atau nozzle. Tekanan ini berbeda dari static pressure yang diukur ketika air tidak mengalir.
Mendukung Flow Calculation
Pitot pressure dapat dikonversi menjadi estimasi debit dengan mempertimbangkan diameter discharge opening dan discharge coefficient yang sesuai dengan metode pengujian.
Nilai pressure yang terbaca harus diinterpretasikan bersama geometri outlet, ukuran orifice, karakteristik nozzle atau hydrant outlet, serta metode perhitungan yang digunakan.
Bagian Utama Handheld Pitot Tube
Konfigurasi dapat berbeda menurut produsen, tetapi handheld pitot untuk hydrant testing umumnya terdiri dari elemen pengukuran berikut.

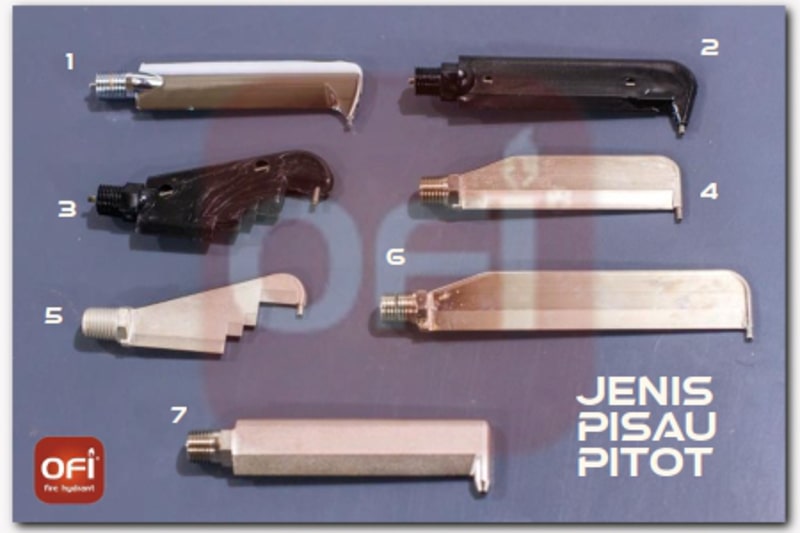

Pitot Blade
Bagian yang diarahkan ke dalam water stream untuk menangkap tekanan aliran pada posisi pengukuran.
Pitot Orifice
Bukaan pada ujung pengukuran yang menerima tekanan dari water stream.
Pressure Gauge
Menampilkan pressure hasil pengukuran agar operator dapat mencatat nilai pitot pressure saat flow test berlangsung.
Air Chamber
Bagian sistem pengukuran yang membantu meneruskan tekanan menuju gauge dan perlu ditempatkan sesuai prosedur instrumen.
Handle
Membantu operator mempertahankan posisi pitot tube saat membaca pressure pada water stream.
Positioning Reference
Beberapa desain menyediakan tanda atau notch untuk membantu operator mempertahankan posisi blade terhadap outlet.
Bagaimana Pitot Tube Mengukur Aliran?
Ketika hydrant outlet dibuka, air keluar sebagai free water stream. Pitot orifice ditempatkan di dalam stream tersebut untuk menangkap velocity pressure. Nilai ini kemudian menjadi input dalam perhitungan discharge.
Air Mengalir
Outlet hydrant dibuka sehingga terbentuk water stream.
Blade Diposisikan
Pitot orifice ditempatkan pada bagian tengah stream sesuai prosedur.
Gauge Membaca
Tekanan velocity stream diteruskan ke pressure gauge.
Flow Dihitung
Pressure dan diameter discharge digunakan dalam metode perhitungan.
Water Supply Dinilai
Hasil flow test digunakan bersama static dan residual pressure untuk mengevaluasi kapasitas water supply.
Posisi Pitot Tube Saat Hydrant Flow Test
Posisi blade merupakan salah satu faktor penting dalam pengukuran. Materi NFPA 291 yang tersedia menjelaskan bahwa ketika mengukur pitot pressure pada stream dengan kecepatan relatif seragam, orifice ditempatkan downstream sekitar setengah diameter hydrant outlet atau nozzle opening dan berada di tengah aliran.
Center of the Stream
Orifice diarahkan ke bagian tengah water stream. Posisi yang terlalu dekat dengan sisi stream dapat memengaruhi representasi tekanan yang diterima pitot.
Right Angle to Outlet
Referensi NFPA 291 menyatakan centerline orifice berada tegak lurus terhadap bidang muka outlet hydrant.
Approximately ½ Diameter
Untuk konfigurasi pengukuran yang dibahas dalam NFPA 291, posisi orifice berada sekitar setengah diameter outlet dari muka outlet dan di tengah stream.
Keep the Air Chamber Elevated
NFPA 291 juga memberikan perhatian pada orientasi air chamber, yang perlu dijaga tetap elevated selama pengukuran.
Posisi alat, kondisi stream, outlet yang digunakan, dan prosedur pengujian sama pentingnya dengan pembacaan gauge. Kesalahan positioning dapat memengaruhi hasil flow calculation.
Rentang Pembacaan Pitot Pressure
Materi NFPA 291 yang tersedia menyebutkan agar pembacaan pitot kurang dari 10 psi atau lebih dari 30 psi dihindari bila memungkinkan. Rentang tersebut berkaitan dengan kualitas dan kemudahan pengukuran, bukan berarti semua instrumen memiliki spesifikasi gauge yang identik.
Lower Reference
Pembacaan di bawah sekitar 10 psi sebaiknya dihindari bila kondisi pengujian memungkinkan pengaturan flow yang lebih sesuai.
Practical Range
Rentang ini digunakan sebagai acuan praktis dalam materi NFPA 291 untuk pitot readings saat flow testing.
High Reading
Jika pembacaan terlalu tinggi, konfigurasi flow dapat perlu disesuaikan, misalnya dengan membuka outlet tambahan bila sesuai dengan prosedur pengujian.
Dari Pitot Pressure ke Flow Rate
Prinsip dasarnya adalah bahwa velocity pressure dapat dikaitkan dengan discharge melalui hubungan antara pressure, luas opening, dan discharge coefficient.
Bentuk umum hubungan discharge dengan area dan pressure difference. Dalam praktik hydrant testing, metode, satuan, coefficient, dan tabel/rumus yang digunakan harus mengikuti prosedur pengujian yang dipilih.
Q — Flow Rate
Debit air yang keluar melalui outlet atau nozzle, misalnya dalam L/min atau GPM.
ΔP — Velocity Pressure
Pressure yang diperoleh dari pitot measurement dan digunakan dalam hubungan hidraulik discharge.
C — Discharge Coefficient
Faktor yang merepresentasikan karakteristik discharge opening dan konfigurasi pengukuran.
Jangan menggunakan satu nilai coefficient untuk semua jenis hydrant outlet, nozzle, dan kondisi discharge tanpa memeriksa metode pengujian dan spesifikasi yang berlaku.
Handheld Pitot Tube dalam Pengujian Hydrant
Dalam water-flow test, pitot measurement biasanya menjadi salah satu bagian dari rangkaian pengukuran yang juga memperhatikan static pressure dan residual pressure pada sistem water supply.
| Parameter | Fungsi dalam Pengujian |
|---|---|
| Static Pressure | Tekanan sistem ketika tidak ada aliran melalui hydrant yang diuji. |
| Residual Pressure | Tekanan sistem saat hydrant atau outlet sedang dialirkan. |
| Pitot Pressure | Tekanan velocity stream pada outlet yang mengalir. |
| Outlet Diameter | Ukuran opening yang digunakan dalam menentukan discharge. |
| Flow Rate | Debit hasil pengukuran/perhitungan dari outlet yang dialirkan. |
Alur Penggunaan Handheld Pitot Tube
Prosedur aktual harus mengikuti standar pengujian, SOP organisasi, dan instruksi produsen alat. Secara umum, alurnya dapat dipahami sebagai berikut.
Siapkan Instrumen
Periksa gauge, blade, sambungan, dan kondisi fisik alat.
Buka Outlet
Establish water stream sesuai prosedur flow test.
Tempatkan Pitot
Posisikan orifice pada stream sesuai geometri outlet dan prosedur.
Catat Pressure
Tunggu pembacaan stabil dan catat pitot pressure.
Evaluasi Flow
Gunakan metode perhitungan yang sesuai untuk memperoleh discharge.
Di Mana Handheld Pitot Tube Digunakan?
Fire Hydrant
Mengukur discharge pressure pada outlet hydrant dalam kegiatan water-flow testing.
Fire Water Supply
Mendukung evaluasi kapasitas water supply yang menjadi bagian dari sistem proteksi kebakaran.
Fire Protection Inspection
Dapat digunakan sebagai salah satu instrumen dalam kegiatan inspeksi, testing, dan evaluasi hidraulik.
Fire Brigade
Berguna untuk memahami kemampuan discharge hydrant dalam kegiatan pengujian sistem fire water.
Industrial Facility
Relevan untuk fasilitas industri dengan private fire service main dan hydrant system.
Commissioning & Maintenance
Dapat menjadi bagian dari kegiatan pengujian performa water supply sesuai basis desain dan prosedur yang berlaku.
Pitot Pressure vs Static & Residual Pressure
Ketiganya sama-sama menggunakan satuan pressure, tetapi tidak mengukur hal yang sama.
Static / Residual Pressure Gauge
Tekanan pada sistem water supplyStatic pressure dibaca ketika sistem tidak mengalir pada titik pengukuran, sedangkan residual pressure dibaca ketika sistem sedang mengalir.
Handheld Pitot Tube
Velocity pressure pada water streamPitot tube ditempatkan langsung pada stream yang keluar dari outlet untuk mendapatkan pressure yang berkaitan dengan velocity discharge.
Keduanya dapat digunakan dalam flow test, tetapi parameter yang diukur berbeda dan masing-masing memiliki fungsi dalam analisis hidraulik.
Hal yang Perlu Diperhatikan Saat Memilih Pitot Tube
Instrumen
- Rentang pressure gauge.
- Diameter dan desain pitot orifice.
- Material blade dan body.
- Kejelasan skala pressure gauge.
- Kemudahan positioning pada outlet.
Hydrant Testing
- Ukuran outlet hydrant yang akan diuji.
- Metode flow calculation yang digunakan.
- Discharge coefficient yang sesuai.
- Static dan residual pressure measurement.
- Kesesuaian dengan prosedur pengujian.
Kesalahan Umum Saat Menggunakan Pitot Tube
| Kesalahan | Dampaknya |
|---|---|
| Pitot tidak berada di tengah stream | Pressure reading dapat tidak merepresentasikan bagian utama water stream. |
| Blade tidak tegak lurus terhadap outlet | Orientasi pengukuran menjadi tidak sesuai dengan prosedur yang ditetapkan. |
| Menggunakan diameter outlet yang salah | Flow calculation dapat menghasilkan debit yang keliru. |
| Menyamakan pitot pressure dengan residual pressure | Parameter hidraulik yang berbeda menjadi tercampur. |
| Tidak memperhatikan rentang gauge | Pembacaan dapat berada di luar kondisi kerja instrumen atau rentang pengukuran yang direkomendasikan. |
| Tidak mengikuti metode perhitungan yang konsisten | Hasil flow test sulit dibandingkan atau diverifikasi. |
Pertanyaan Umum tentang Handheld Pitot Tube
Apa fungsi handheld pitot tube?
Handheld pitot tube digunakan untuk mengukur pitot atau velocity pressure pada water stream, terutama dalam pengujian flow hydrant dan discharge dari outlet/nozzle.
Apakah pitot tube mengukur debit secara langsung?
Tidak. Pitot tube membaca pressure pada aliran. Debit kemudian ditentukan menggunakan hubungan hidraulik yang mempertimbangkan ukuran discharge opening dan coefficient yang sesuai.
Bagaimana posisi pitot tube yang benar?
Untuk konfigurasi pengukuran hydrant yang dibahas dalam NFPA 291, orifice ditempatkan di tengah water stream, sekitar setengah diameter outlet downstream dari muka outlet, dengan centerline orifice tegak lurus terhadap outlet.
Berapa rentang pitot pressure yang direkomendasikan?
Materi NFPA 291 yang tersedia menyebutkan agar pembacaan di bawah 10 psi dan di atas 30 psi dihindari bila memungkinkan. Rentang aktual yang dapat digunakan juga harus mempertimbangkan spesifikasi instrumen dan kondisi pengujian.
Apa hubungan pitot pressure dengan flow rate?
Secara hidraulik, velocity pressure berkaitan dengan kecepatan aliran. Dengan mengetahui ukuran discharge opening dan coefficient yang sesuai, pressure tersebut dapat digunakan untuk menentukan estimasi discharge.
Apakah handheld pitot tube masih relevan untuk hydrant testing?
Ya. Handheld pitot tube merupakan salah satu metode pengukuran velocity pressure pada hydrant outlet. Namun, instrumen alternatif seperti flow meter atau dedicated hydrant flow devices juga dapat digunakan, tergantung metode pengujian dan kebutuhan proyek.
Apakah pitot tube sama dengan pressure gauge hydrant?
Tidak. Pressure gauge hydrant dapat digunakan untuk membaca static atau residual pressure pada titik tertentu, sedangkan pitot tube membaca velocity pressure dari water stream yang keluar.
Butuh Instrumen untuk Hydrant Flow Testing?
Gunakan handheld pitot tube sebagai bagian dari metode pengujian water-flow yang sesuai dengan sistem hydrant, prosedur inspeksi, dan kebutuhan evaluasi fire water supply.
