Hydrant Pillar 2 Way dengan Landing Valve
Memahami konfigurasi dua outlet, fungsi landing valve, distribusi air pemadaman, dan faktor teknis yang perlu diperhatikan saat hydrant pillar digunakan sebagai titik koneksi fire hose pada sistem hydrant outdoor.
Hydrant pillar 2 way adalah konfigurasi hydrant pillar yang menyediakan dua outlet pemadaman dari satu titik hydrant outdoor. Konfigurasi ini memungkinkan sistem menyediakan lebih dari satu jalur pengambilan air, selama kapasitas hidraulik sistem memang dirancang untuk melayani kebutuhan tersebut.
Istilah 2 way menjelaskan jumlah outlet, sedangkan landing valve merujuk pada katup yang digunakan untuk mengendalikan aliran pada outlet. Keduanya perlu dipahami sebagai bagian dari keseluruhan desain fire hydrant system, bukan sebagai komponen yang bekerja secara independen.
Apa Itu Hydrant Pillar 2 Way?
Hydrant pillar merupakan titik akses air pemadam yang ditempatkan pada jaringan hydrant outdoor. Pilar tersebut terhubung ke private fire service main atau jaringan pipa hydrant dan menyediakan outlet untuk koneksi fire hose maupun perlengkapan pemadaman lainnya sesuai konfigurasi sistem.
Pada konfigurasi 2 way, terdapat dua outlet yang masing-masing dapat memiliki valve tersendiri. Konfigurasi ini memberikan fleksibilitas operasional ketika lebih dari satu jalur pemadaman diperlukan dari satu lokasi.
Mengapa Menggunakan Konfigurasi 2 Way?
Pemilihan 2 way bukan berarti sistem otomatis memiliki dua kali kapasitas pemadaman. Jumlah outlet hanya menunjukkan konfigurasi koneksi. Kemampuan aktual sistem tetap ditentukan oleh hydraulic design, fire pump capacity, available flow, pressure, pipe sizing, serta demand yang ditetapkan untuk fasilitas tersebut.
Outlet Pertama
Dapat digunakan sebagai salah satu jalur koneksi fire hose untuk operasi pemadaman dari titik hydrant tersebut.
Outlet Kedua
Menyediakan jalur koneksi tambahan apabila skenario operasi dan kapasitas sistem membutuhkan lebih dari satu hose line.
Fungsi Landing Valve pada Hydrant Pillar
Landing valve berfungsi sebagai perangkat pengendali aliran pada outlet hydrant. Valve memungkinkan outlet dibuka atau ditutup sesuai kebutuhan operasi sehingga koneksi fire hose dapat dikendalikan oleh operator.
Peran Utama Landing Valve
- Mengisolasi atau membuka aliran pada outlet.
- Memungkinkan pengoperasian masing-masing outlet secara independen sesuai konfigurasi.
- Menjadi titik kontrol antara jaringan hydrant dan fire hose.
- Mendukung inspeksi dan pengujian operasional valve secara berkala.
Komponen yang Perlu Dipahami
Body Hydrant Pillar
Struktur utama pillar yang menghubungkan inlet dengan outlet dan harus sesuai dengan kondisi lingkungan serta kebutuhan instalasi.
Inlet Connection
Titik masuk dari jaringan pipa hydrant. Ukuran dan tipe sambungan harus sesuai dengan desain piping dan detail proyek.
Landing Valve
Valve pada outlet yang digunakan untuk mengendalikan koneksi dan aliran air menuju hose line.
Hose Connection
Sambungan outlet harus kompatibel dengan coupling fire hose yang digunakan oleh fire brigade atau emergency response team.
Apakah 2 Way Berarti Debit Air Menjadi Dua Kali Lipat?
Tidak. Ini merupakan salah satu miskonsepsi yang perlu dihindari ketika menentukan konfigurasi hydrant pillar.
Dua outlet hanya memberikan dua jalur koneksi. Jika kedua outlet digunakan secara bersamaan, kebutuhan flow total akan meningkat dan sistem harus mampu menyediakan flow serta pressure yang dibutuhkan pada kondisi tersebut.
| Parameter | Pengaruh pada Sistem |
|---|---|
| Jumlah outlet | Menentukan jumlah jalur koneksi yang tersedia pada pillar. |
| Flow demand | Menentukan kebutuhan debit ketika satu atau beberapa hose line beroperasi. |
| Fire pump | Harus mampu menyediakan kebutuhan hydraulic demand sesuai desain. |
| Pipe sizing | Mempengaruhi friction loss dan kemampuan jaringan mengalirkan air. |
| Pressure | Harus mencukupi kebutuhan outlet pada kondisi desain dan titik terjauh yang relevan. |
Cara Memilih Hydrant Pillar 2 Way
Pemilihan hydrant pillar sebaiknya dimulai dari kebutuhan sistem, bukan dari ukuran produk yang tersedia di katalog. Beberapa parameter berikut perlu diverifikasi sebelum menentukan konfigurasi.
- Tentukan flow demand yang dibutuhkan oleh sistem hydrant.
- Verifikasi working pressure komponen terhadap tekanan sistem.
- Tentukan ukuran dan tipe inlet connection.
- Tentukan tipe hose coupling yang digunakan fire brigade.
- Tentukan apakah dua outlet memang diperlukan berdasarkan hydraulic demand dan operational concept.
- Perhatikan kondisi outdoor seperti korosi, cuaca, genangan, dan lingkungan industri.
- Pastikan konfigurasi sesuai dengan drawing, specification, dan standard proyek.
Aplikasi Hydrant Pillar 2 Way
Konfigurasi 2 way dapat digunakan pada berbagai fasilitas outdoor apabila kebutuhan hydraulic dan operational system mendukung penggunaan dua outlet.
Kawasan Industri
Digunakan sebagai titik akses hydrant pada area produksi, utilitas, warehouse, dan perimeter fasilitas.
Gudang & Logistik
Mendukung distribusi titik hydrant pada area outdoor dengan kebutuhan fire hose connection.
Gedung & Kompleks
Dapat menjadi bagian dari jaringan hydrant eksternal pada kompleks bangunan.
Pelabuhan
Memerlukan perhatian khusus terhadap material, corrosion protection, dan hose coupling.
Fasilitas Energi
Pemilihan konfigurasi perlu mengikuti hazard, hydraulic demand, dan project specification.
Fasilitas Publik
Dapat digunakan sebagai titik akses pemadaman outdoor pada fasilitas yang memiliki jaringan hydrant.

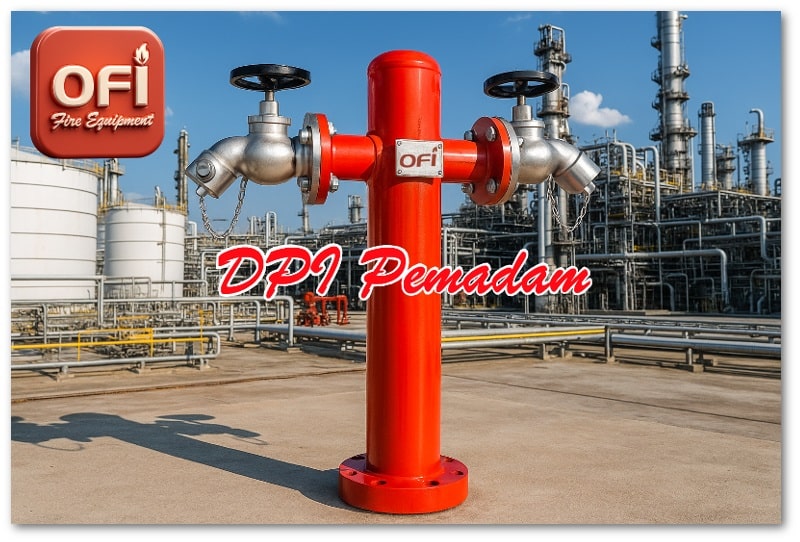

Bagaimana Posisi Hydrant Pillar OFI?
Untuk kebutuhan proyek yang membutuhkan spesifikasi hydrant pillar tertentu, Hydrant Pillar OFI merupakan salah satu konfigurasi produk yang tersedia di DPI Pemadam. Halaman produk OFI sebaiknya digunakan untuk informasi spesifikasi, konfigurasi inlet/outlet, material, pressure rating, coupling, dan opsi produk.
Artikel ini sengaja tidak mengulang seluruh spesifikasi OFI. Dengan demikian, pembaca yang membutuhkan informasi teknis produk dapat diarahkan ke halaman produk, sementara halaman ini tetap fokus pada pemahaman konsep 2 way dan landing valve.
Pemeriksaan dan Pemeliharaan
Hydrant pillar merupakan perangkat yang berada dalam kondisi standby dalam waktu panjang tetapi harus dapat digunakan ketika keadaan darurat terjadi. Karena itu, inspeksi tidak boleh hanya berfokus pada kondisi body pillar.
- Periksa kondisi body dan perlindungan terhadap korosi.
- Pastikan outlet dan coupling tidak mengalami kerusakan.
- Periksa kondisi landing valve.
- Pastikan valve dapat dioperasikan sesuai prosedur.
- Periksa kemungkinan kebocoran pada sambungan.
- Pastikan area sekitar hydrant pillar tetap mudah diakses oleh fire brigade.
- Lakukan pengujian sistem sesuai program inspection, testing, dan maintenance yang berlaku pada fasilitas.
Kesimpulan
Hydrant pillar 2 way dengan landing valve menyediakan dua outlet pada satu titik hydrant outdoor. Konfigurasi ini dapat memberikan fleksibilitas lebih besar untuk koneksi fire hose, tetapi bukan berarti kapasitas hydraulic sistem otomatis menjadi dua kali lipat.
Faktor utama dalam menentukan apakah konfigurasi 2 way tepat adalah hydraulic demand, fire pump capacity, pipe network, pressure requirement, hose connection, serta operational concept dari fasilitas.
Sementara itu, landing valve berfungsi sebagai perangkat pengendali aliran pada outlet. Oleh karena itu, pemilihan hydrant pillar harus dilihat sebagai bagian dari keseluruhan fire hydrant system, bukan sekadar pembelian sebuah pillar.
