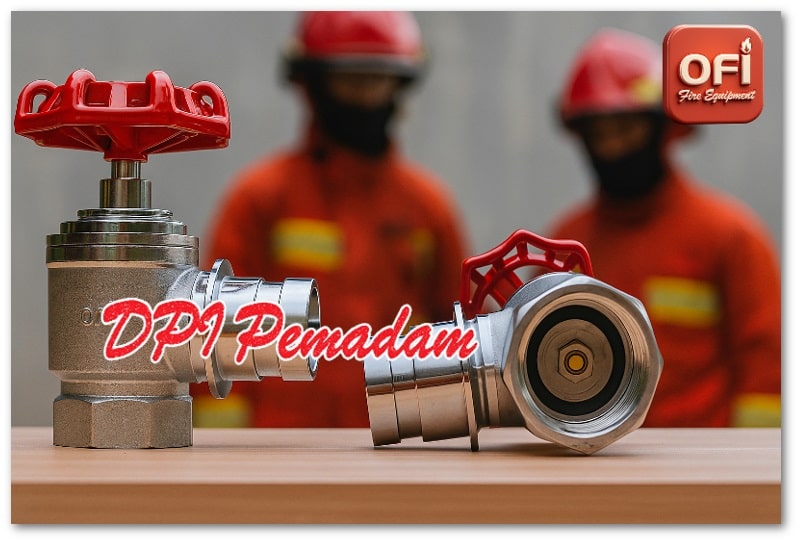

RAV38 Hydrant Valve 1.5 Inch Machino
RAV38 merupakan hydrant valve 1.5 inch dengan konfigurasi female NPT inlet dan Machino coupling outlet untuk titik distribusi air pada sistem hydrant dan hose line pemadaman.
Konstruksi globe valve, screw-down handle, brass alloy dengan chrome electro plating, serta working pressure hingga 18,2 bar menjadikannya salah satu konfigurasi hydrant valve yang dapat dipertimbangkan untuk kebutuhan fire protection gedung dan fasilitas industri.
Hydrant Valve untuk Titik Outlet Fire Hose
Hydrant valve berfungsi sebagai katup pengendali pada titik outlet sistem hydrant sebelum air diteruskan menuju fire hose. Dalam konfigurasi RAV38, sambungan inlet menggunakan female NPT 1.5 inch sedangkan sisi outlet menggunakan Machino coupling.
Konfigurasi tersebut membuat pemilihan valve tidak hanya bergantung pada ukuran nominal. Jenis ulir, tipe coupling, tekanan kerja, material, ruang instalasi, serta kompatibilitas dengan hose dan komponen downstream perlu diperiksa sebagai satu kesatuan.
Female NPT 1.5 inch pada sisi inlet untuk koneksi ke jalur atau fitting yang menggunakan konfigurasi ulir yang sesuai.
Outlet tersedia dengan konfigurasi Machino coupling sehingga hose dengan koneksi yang kompatibel dapat dipasang pada titik hydrant.
Mekanisme valve digunakan untuk membuka dan menutup aliran air pada titik outlet sesuai konfigurasi sistem.
Spesifikasi Teknis RAV38
| Model | RAV38 Hydrant Valve |
|---|---|
| Nominal Size | 1.5 inch |
| Valve Type | Globe Valve |
| Handle | Screw Down |
| Material | Brass Alloy dengan Chrome Electro Plating |
| Working Pressure | 18.2 bar |
| Inlet | Female NPT 1.5 inch |
| Outlet | Male Machino Coupling 1.5 inch atau 2.5 inch, sesuai konfigurasi |
Konstruksi dan Konfigurasi Valve
RAV38 menggabungkan beberapa elemen yang penting dalam pemilihan hydrant valve: body valve, mekanisme globe valve, screw-down handle, sambungan inlet, serta outlet coupling.
Body berbahan paduan kuningan digunakan sebagai konstruksi valve, dengan finishing chrome electro plating pada permukaan.
Handle dioperasikan dengan mekanisme putar untuk mengendalikan posisi valve saat membuka atau menutup aliran.
Outlet Machino menyediakan interface koneksi hose yang harus disesuaikan dengan coupling pada fire hose atau komponen downstream.
Posisi RAV38 dalam Hydrant System
Hydrant valve bukan komponen yang bekerja sendiri. Valve merupakan salah satu titik outlet dalam rangkaian distribusi air fire fighting. Kinerja aktual pada nozzle tetap bergantung pada keseluruhan sistem, termasuk water supply, fire pump, piping, pressure, hose, dan nozzle.
Sumber air menyediakan volume yang diperlukan untuk operasi sistem.
Pump set menghasilkan tekanan dan flow sesuai desain sistem.
Valve menjadi titik pengendalian outlet sebelum air masuk ke hose line.
Hose dan nozzle meneruskan serta mengaplikasikan air ke area kebakaran.
Untuk Gedung dan Fasilitas Industri
Konfigurasi hydrant valve Machino dapat digunakan pada berbagai sistem fire protection yang membutuhkan titik outlet dengan koneksi hose yang kompatibel.
Gedung Komersial
Dapat digunakan pada konfigurasi hydrant indoor atau titik outlet tertentu sesuai desain fire protection system.
Pabrik & Manufaktur
Mendukung kebutuhan hose connection pada fasilitas produksi dan area operasional dengan sistem hydrant.
Fasilitas Industri
Relevan untuk area industri yang memiliki jaringan hydrant dan membutuhkan komponen outlet dengan pressure rating yang sesuai.
Area Pertambangan
Dapat dipertimbangkan pada instalasi yang membutuhkan hydrant valve dengan koneksi hose Machino dan konfigurasi pressure yang sesuai.
Hal yang Perlu Diperiksa Sebelum Pengadaan
Untuk penggantian valve maupun instalasi baru, spesifikasi produk harus dicocokkan dengan desain hydrant system dan equipment yang sudah tersedia.
Working Pressure Bukan Satu-Satunya Parameter Sistem
RAV38 memiliki working pressure yang tercantum sebesar 18,2 bar. Nilai tersebut perlu dibaca bersama pressure pada piping, pump discharge, elevation, hose, nozzle, serta komponen lain dalam sistem.
Untuk proyek baru atau penggantian komponen pada sistem yang sudah aktif, pressure rating setiap komponen perlu diverifikasi terhadap design basis dan kondisi operasi aktual. Jangan memilih valve hanya berdasarkan ukuran 1.5 inch atau jenis coupling.
Pemeriksaan Valve Secara Berkala
Hydrant valve merupakan equipment mekanis yang perlu diperiksa agar tetap dapat dioperasikan ketika sistem dibutuhkan. Pemeriksaan harus mengikuti prosedur fasilitas dan instruksi produsen.
Periksa kondisi body, finishing, tanda korosi, kerusakan fisik, dan indikasi kebocoran.
Periksa mekanisme handle dan kemampuan valve untuk dibuka atau ditutup sesuai prosedur inspeksi.
Periksa thread, coupling, gasket, dan kondisi interface hose untuk memastikan koneksi tetap sesuai.
Komponen Ini Harus Dibaca sebagai Bagian dari Sistem
Hydrant valve merupakan salah satu komponen dari hydrant system. Sistem secara keseluruhan dapat mencakup water tank, fire pump, piping, riser atau standpipe, hydrant valve, landing valve, fire hose, nozzle, dan fire cabinet.
Untuk proyek gedung dan industri, pemilihan serta instalasi komponen sebaiknya mengikuti design basis, spesifikasi proyek, regulasi yang berlaku, dan standar yang ditetapkan oleh pihak berwenang atau AHJ.
Untuk referensi sistem, lihat Hydrant System untuk Gedung, Pabrik dan Fire Protection dan Pusat Produk Fire Fighting & Rescue.
Pertanyaan tentang RAV38 Hydrant Valve
Apa itu RAV38 Hydrant Valve?
RAV38 adalah hydrant valve dengan konfigurasi nominal 1.5 inch, female NPT inlet, dan Machino coupling outlet untuk koneksi pada sistem hydrant.
Berapa ukuran inlet RAV38?
Inlet yang tercantum adalah female NPT 1.5 inch.
Berapa working pressure RAV38?
Spesifikasi produk yang tersedia mencantumkan working pressure sebesar 18,2 bar.
Apa jenis outlet RAV38?
Outlet menggunakan Machino coupling. Konfigurasi yang tercantum tersedia pada ukuran 1.5 inch atau 2.5 inch sesuai varian.
Apakah RAV38 bisa dipasang pada semua fire hose?
Tidak otomatis. Coupling pada hydrant valve harus kompatibel dengan coupling pada hose. Ukuran, jenis coupling, thread, dan pressure rating perlu diverifikasi sebelum pemasangan.
Di mana hydrant valve ini dapat digunakan?
Konfigurasi seperti ini dapat digunakan pada sistem hydrant gedung, pabrik, fasilitas industri, dan area operasional lain selama spesifikasi valve sesuai dengan design basis dan konfigurasi sistem.
Butuh RAV38 atau Hydrant Valve dengan Konfigurasi Berbeda?
Sampaikan ukuran valve, jenis inlet, coupling outlet, pressure rating, serta kebutuhan sistem Anda. Tim DPI Pemadam dapat membantu mencocokkan konfigurasi hydrant valve dengan kebutuhan proyek dan equipment yang digunakan.
