Fire monitor merupakan komponen kritis dalam sistem proteksi kebakaran yang dirancang untuk memberikan aliran air atau foam berkapasitas tinggi pada jarak jauh. Dalam desain proteksi kebakaran industri, monitor berfungsi sebagai aplikator utama untuk mitigasi kebakaran skala besar, area terbuka, dan fasilitas dengan potensi eskalasi cepat, seperti kilang minyak, tank farm, hanggar pesawat, terminal LPG, serta marine jetty.
Perangkat ini dapat beroperasi secara manual, elektrik, hidrolik, maupun otomatis (oscillating) dan mampu menghasilkan debit mulai dari 1.000 hingga 20.000 LPM, dengan jarak pancar mencapai 60–120 meter tergantung konfigurasi dan tekanan suplai.
Artikel teknis ini membahas fire monitor secara komprehensif berdasarkan perspektif engineering, operasional lapangan, dan regulasi, mencakup definisi, prinsip kerja, komponen utama, parameter desain, hingga klasifikasi monitor untuk berbagai skenario risiko.
1. Definisi Fire Monitor (Engineering Definition)
Fire monitor adalah perangkat pemadaman high-capacity discharge yang berfungsi mengarahkan aliran air atau foam bertekanan tinggi ke titik api pada jarak jauh. Monitor bekerja sebagai directional master stream, menyediakan volume discharge besar yang tidak dapat dicapai oleh nozzle manual.
Fungsi utamanya dalam desain proteksi kebakaran adalah:
- Mengatasi kebakaran kelas B (flammable liquids) dan area berisiko tinggi.
- Menyediakan blanketing (dengan foam) untuk mencegah penyalaan ulang pada permukaan cairan mudah terbakar.
- Memberikan jarak aman operasional bagi tim pemadam.
- Menyediakan cakupan area luas untuk exposure protection.
Monitor dapat dipasang secara fixed atau digunakan sebagai portable ground monitor untuk respons taktis di lapangan.
2. Prinsip dan Mekanisme Kerja Fire Monitor
Secara operasional, fire monitor memanfaatkan tekanan dari hydrant network atau fire pump system. Alur kerjanya meliputi:
- Fire pump memberikan tekanan stabil pada jaringan distribusi.
- Media (air atau foam) memasuki monitor melalui base inlet.
- Tekanan diferensial mengalirkan media ke swivel joint, lalu diteruskan ke nozzle monitor.
- Operator mengatur arah pancaran melalui:
- Handwheel (manual)
- Gearbox
- Joystick atau control panel (remote-controlled)
- Nozzle mengatur pola semprotan: jet stream, narrow fog, wide fog, atau foam stream.
- Pada model oscillating, unit osilasi menggerakkan monitor otomatis ke kiri–kanan melalui mekanisme hydraulic motor / water-driven oscillator.
Parameter yang menentukan performa discharge meliputi:
- Tekanan operasi (7–16 bar)
- Ukuran nozzle outlet
- Tipe nozzle
- Debit yang dialirkan (LPM/GPM)
- Sudut elevasi
- Jangkauan jet stream
3. Komponen Utama Fire Monitor
Setiap fire monitor modern terdiri dari komponen esensial berikut:
3.1 Base Flange / Ground Base
Menghubungkan monitor dengan:
- Hydrant outlet
- Stand fitting
- Pipa manifold
- Portable ground base
Ukuran umum: 2.5”, 3”, 4”, sesuai kapasitas aliran.
3.2 Swivel Joint (Horizontal & Vertical Travel)
Mengizinkan pergerakan:
- Horizontal: ± 360°
- Vertikal: -45° hingga +75°
Menggunakan dual ball bearing atau bronze bushing untuk friksi rendah dan stabilitas tinggi.
3.3 Nozzle Monitor
Mengatur pola discharge:
- Straight jet
- Compound fog
- Automatic pressure regulation nozzle
Komponen utama nozzle:
- Outlet tip
- Baffle
- Pattern control
- Stream shaper
3.4 Gear Mechanism / Handwheel
Berfungsi untuk pengaturan:
- Arah horizontal
- Sudut vertical
Tersedia:
- Worm gear (torsi tinggi)
- Bevel gear
- Hydraulic actuator
- Electric motor drive
3.5 Oscillation Unit (Optional)
Digunakan untuk area luas. Pergerakan otomatis dilakukan menggunakan:
- Water-powered oscillator
- Hydraulic motor
- Gear-driven oscillation drum
Sudut osilasi umum: 20–40°.
3.6 Flow Control Valve
Mengatur debit yang keluar dari monitor.
Tersedia tipe:
- Ball valve
- Butterfly valve
- Gate valve integrated
3.7 Body Material
Material yang digunakan harus sesuai beban korosi dan kondisi lapangan:
- Aluminium anodized: ringan & anti-korosi
- Brass/bronze: ketahanan korosi tinggi
- Stainless steel 304/316: marine grade
- Carbon steel coated: heavy industrial application
4. Parameter Desain & Spesifikasi Teknis Fire Monitor
Parameter yang menentukan performa monitor meliputi:
4.1 Flow Rate (LPM/GPM)
Rentang kapasitas:
- 1.000 LPM
- 1.500 LPM
- 2.000 LPM
- 3.000–5.000 LPM
Flow rate menentukan ukuran nozzle dan tekanan minimum.
4.2 Pressure Rating
Tekanan operasi umum:
- 7–10 bar untuk water monitor
- 8–12 bar untuk foam monitor
- 16 bar untuk aplikasi industri berat
4.3 Nozzle Type
Untuk aplikasi air dan foam:
- Adjustable jet–fog
- Automatic pressure nozzle
- Straight bore tip
- Foam barrel nozzle
4.4 Horizontal & Vertical Travel
Menentukan fleksibilitas operasi:
- Vertikal: -45° hingga +75°
- Horizontal: 360° continuous rotation
4.5 Operation Mode
Fire monitor diklasifikasikan menjadi:
- Manual
- Electric remote-controlled
- Hydraulic
- Oscillating automatic
4.6 Foam System Compatibility
Untuk aplikasi cairan mudah terbakar:
- Inline inductor
- Around-the-pump proportioning
- Balanced pressure proportioner
- Bladder tank foam system
5. Klasifikasi Fire Monitor Berdasarkan Aplikasi
5.1 Fixed Fire Monitor
Dipasang permanen di area berisiko tinggi:
- Tank farm
- Loading rack
- Oil & gas offshore
- Jetty / marine terminal
- Hanggar pesawat
Keunggulan: stabil, kapasitas besar, rotasi presisi.

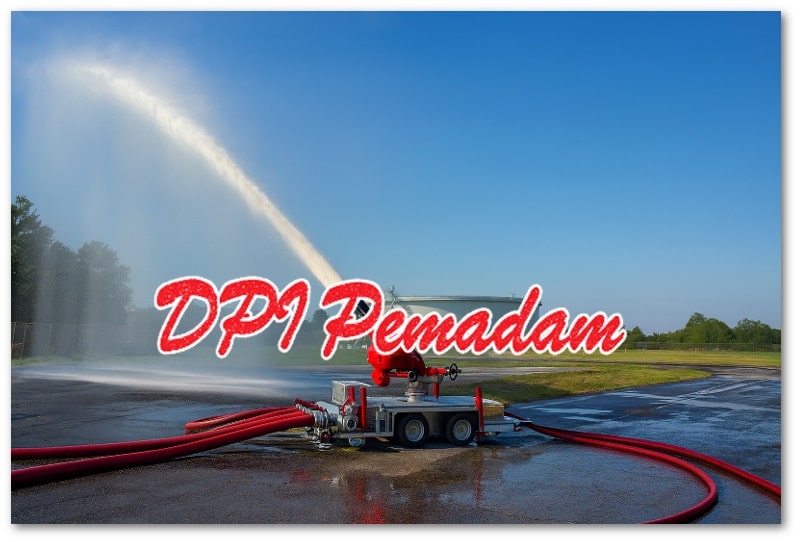

5.2 Portable Ground Fire Monitor
Digunakan secara taktis di lapangan.
Aplikasi:
- Kebakaran gudang besar
- Hutan
- Area lapangan terbuka
- Respon cepat pada industri
Keunggulan: mobilitas tinggi dan mudah disimpan.
5.3 Remote-Control Fire Monitor
Dilengkapi:
- Electric motor
- Hydraulic actuator
- Joystick / control station
Aplikasi:
- Area hazardous (kelas A/B)
- Terminal BBM
- Depot LPG
- Tank farm
5.4 Oscillating Fire Monitor
Memiliki gerakan otomatis kiri–kanan.
Ideal untuk:
- Dermaga
- Conveyor belt
- Gudang skala besar
- Perimeter tank farm
6. Kelebihan Fire Monitor Dibandingkan Nozzle Manual
- Debit lebih besar (hingga puluhan ribu LPM)
- Jarak pancar jauh lebih panjang
- Keselamatan operator lebih tinggi
- Fleksibel untuk berbagai pola semprot
- Dapat bekerja tanpa operator (oscillating)
- Cocok untuk kebakaran kelas B & risiko tinggi
7. Aplikasi Fire Monitor Berdasarkan Sektor Industri
| Industri | Area Penggunaan |
|---|---|
| Oil & Gas | Tank farm, pipeline, loading bay |
| Petrokimia | Reactor area, solvent storage |
| Marine | Kapal, jetty, deck gun |
| Penerbangan | Hanggar pesawat |
| Pabrik umum | Gudang bahan mudah terbakar |
| Terminal LPG | Sphere tank, bullet tank |
8. Standar & Regulasi Terkait Fire Monitor
Beberapa referensi umum yang digunakan dalam engineering:
- NFPA 11 – Low-, Medium-, High-Expansion Foam
- NFPA 15 – Water Spray Fixed Systems
- NFPA 412 – Aircraft Hangar Fire Protection
- API 2030 – Fire Protection for Storage Tanks
- ABS / DNV – Marine Application
Kesimpulan Teknis
Fire monitor merupakan perangkat krusial untuk mitigasi kebakaran skala besar dan area berisiko tinggi. Kemampuannya menghasilkan debit besar, jarak pancar jauh, serta kontrol arah yang presisi membuatnya menjadi komponen inti dalam proteksi kebakaran industri.
Pemilihan tipe, spesifikasi teknis, kapasitas discharge, dan material konstruksi harus disesuaikan dengan:
- Karakteristik risiko
- Media yang digunakan
- Standar regulasi
- Kebutuhan operasional
- Lingkungan pemasangan
